萬深LC-D2型雙排線束顏色順序檢測儀
（又名：自動線序檢測儀，線束顏色排位檢測儀，線束錯位檢測儀，線束顏色掃描儀，誤配線檢測儀，顏色識別視覺檢測系統）
用途：
線束生產中需按指定顏色來排列線序。人工判別常因眼睛疲勞而產生錯檢或漏檢。線序自動檢測儀利用機器視覺技術，通過萬深智能算法來對比預設參數，判定是否符合預設標準，自動識別線束顏色并標記輸出，100%保證無錯位產品流出。
主要參數：
1、用自動對焦的大景深800萬像素拍攝儀清晰成像，能微距拍攝，單排線束自動識別時間0.2-0.5秒（因放線束的手勢、電腦你性能而異；雙排線束為翻面再測一次）。
2、線束可任意擺放、無嚴格位置限制。線束放穩后自動觸發，無需外部開關觸發。
3、自動查驗1.2mm外徑以上各種雙排或單排的線束顏色順序（如16/18/20/22AWG等線號），自動觸發標記和統計合格品數量。
4、自動顯示線序不良品位置，自動統計其數量。
5、傻瓜式自動學習設置線束參數（15秒設置新標準，帶有可重用的線序自動學習記憶特性，快捷學習雙排線束2面各自的顏色順序）。
6、人聲語音自動報告識別結果（通過OK或滴音、錯位NG）。
7、取放方便，正反面擺放均可直接檢測，且能直接自動判斷線束pin彈片的外露錯誤。
產品優勢：
1、免培訓即可直接使用，用戶可看視頻1分鐘學會、傻瓜式操作。
2、穩定通用性強，可自動識別1.2mm外徑以上所有雙排或單排的線束，且不限制線束根數（如16/18/20/22AWG等線號，萬深官網視頻上顯示了輕松搞定14根1.2mm外徑線束的實測過程），使用壽命長、功耗<19W。
3、取放方便，正反面擺放均可直接檢測。傻瓜式設置線束參數（15秒設置新標準，帶有可重用的線序自動學習記憶特性）。
4、抗干擾能力強，各種顏色（藍紫線 黑棕線等）及膠殼線上有字符都不影響檢測結果，甚至與背景顏色接近的白色線和反光較強的鐵氟龍線也能有效定位檢測，PCB端也適用。
5、工作臺板面為透光耐磨材料。裝置體積160*190*300mm，重量2公斤。配有4G內存/32G固態硬盤的工業觸控電腦。
6、高性價比，可免費試用。可特殊定制最多28線導通檢測裝置用于同時檢測。
注：若要檢測0.65mm外徑以下（34/32/30/28AWG等）的超細線束，請選購萬深LC-D1型超細線束顏色順序檢測儀。若僅檢測普通單排線束，請選購更優價的萬深LC-D型線束顏色順序檢測儀。

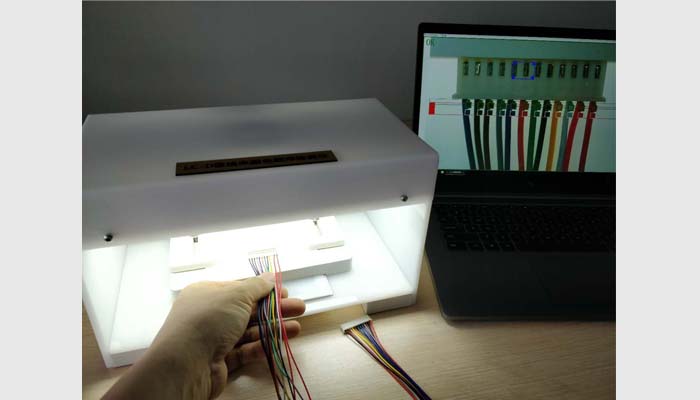

檢測展示
